Для самостійної заміни диска зчеплення на Toyota Hilux потрібно буде демонтувати карданні вали, від’єднати проводку та датчики, а потім зняти важку коробку передач у зборі з роздавальною коробкою. Після отримання доступу до маховика відкручується кошик, встановлюється новий ведений диск з обов’язковим центруванням за допомогою спеціальної оправки, і вузол збирається у зворотній послідовності. Процедура вимагає наявності підйомника або оглядової ями, а також трансмісійної стійки через велику вагу агрегатів.
Підготовка до ремонту та необхідний інструмент
Прежде ніж приступати до розбирання трансмісії повнопривідного пікапа, важливо правильно організувати робоче місце та зібрати весь необхідний інвентар. Це дозволить провести ремонт без тривалих зупинок на пошук потрібного ключа.
-
Підйомне обладнання: надійний автомобільний підйомник, оглядова яма з траверсою або висока естакада.
-
Трансмісійна стійка: гідравлічний домкрат спеціальної конструкції для безпечного опускання та підйому КПП з роздаткою.
-
Набір ключів та головок: стандартний комплект метричних інструментів, включаючи подовжувачі та карданчики для важкодоступних болтів дзвона.
-
Центрувальна оправка: спеціальний стрижень, що імітує первинний вал, для точного позиціонування нового веденого диска.
-
Динамометричний ключ: інструмент для затягування болтів кошика та маховика суворо з заводським моментом.
Наявність правильного інструменту не тільки прискорює процес, а й захищає деталі від пошкоджень при демонтажі. Підготуйте також проникне мастило для закислих нарізних з’єднань на вихлопній системі та кріпленнях підвісних підшипників.
Демонтаж коробки передач і роздатки
Зняття коробки передач на повнопривідному автомобілі є найруйнівнішим етапом усієї процедури. Доводиться від’єднувати безліч супутніх вузлів, щоб забезпечити вільний вихід агрегату.
-
Відключення живлення: зняття мінусової клеми з акумулятора для запобігання короткому замиканню при демонтажі стартера.
-
Зняття карданних валів: відкручування фланців переднього та заднього карданів з попереднім нанесенням міток для збереження балансування.
-
Демонтаж елементів салону: зняття ручок важелів КПП та роздавальної коробки, а також захисних пильовиків усередині кабіни.
-
Відключення периферії: від’єднання фішок проводки датчиків швидкості, заднього ходу, а також робочого циліндра зчеплення.
-
Відкручування дзвона: викручування болтів кріплення картера зчеплення до блока двигуна та зняття поперечної опорної траверси.
Після виконання цих кроків агрегат акуратно зсувається назад за допомогою трансмісійної стійки. Важливо стежити, щоб первинний вал повністю вийшов зі шліців веденого диска і не погнув пелюстки кошика при опусканні важкого вузла.
Зняття старого узла та оцінка износа
Отримавши доступ до маховика, можна приступати до розбирання самого механізму. На цьому етапі стає зрозумілою причина несправності та масштаб необхідного втручання.
Болти кріплення кошика до маховика слід відкручувати поступово, рухаючись по діагоналі або “зірочкою”, щоб не деформувати металевий кожух. Після зняття натискного та веденого дисків необхідно ретельно оглянути робочу поверхню маховика на предмет термічних тріщин, глибоких задирів або критичного виробітку. Якщо присутня сильна синява або глибокі борозни, деталь підлягає проточці у спеціалізованій майстерні або повній заміні. Також обов’язково перевіряється стан вижимного підшипника та опорного підшипника первинного вала, розташованого в центрі маховика.
Установка нового диска та центровка
Збирання нового механізму вимагає максимальної акуратності та дотримання чистоти. Найменше потрапляння мастила на фрикційні накладки призведе до пробуксовування вузла при навантаженнях.
-
Очищення поверхонь: ретельне знежирення площини маховика та натискного диска нового кошика спеціальним очисником.
-
Позиціонування диска: встановлення веденого диска правильним боком до маховика, де виступаюча частина маточини з демпферними пружинами зазвичай дивиться у бік кошика.
-

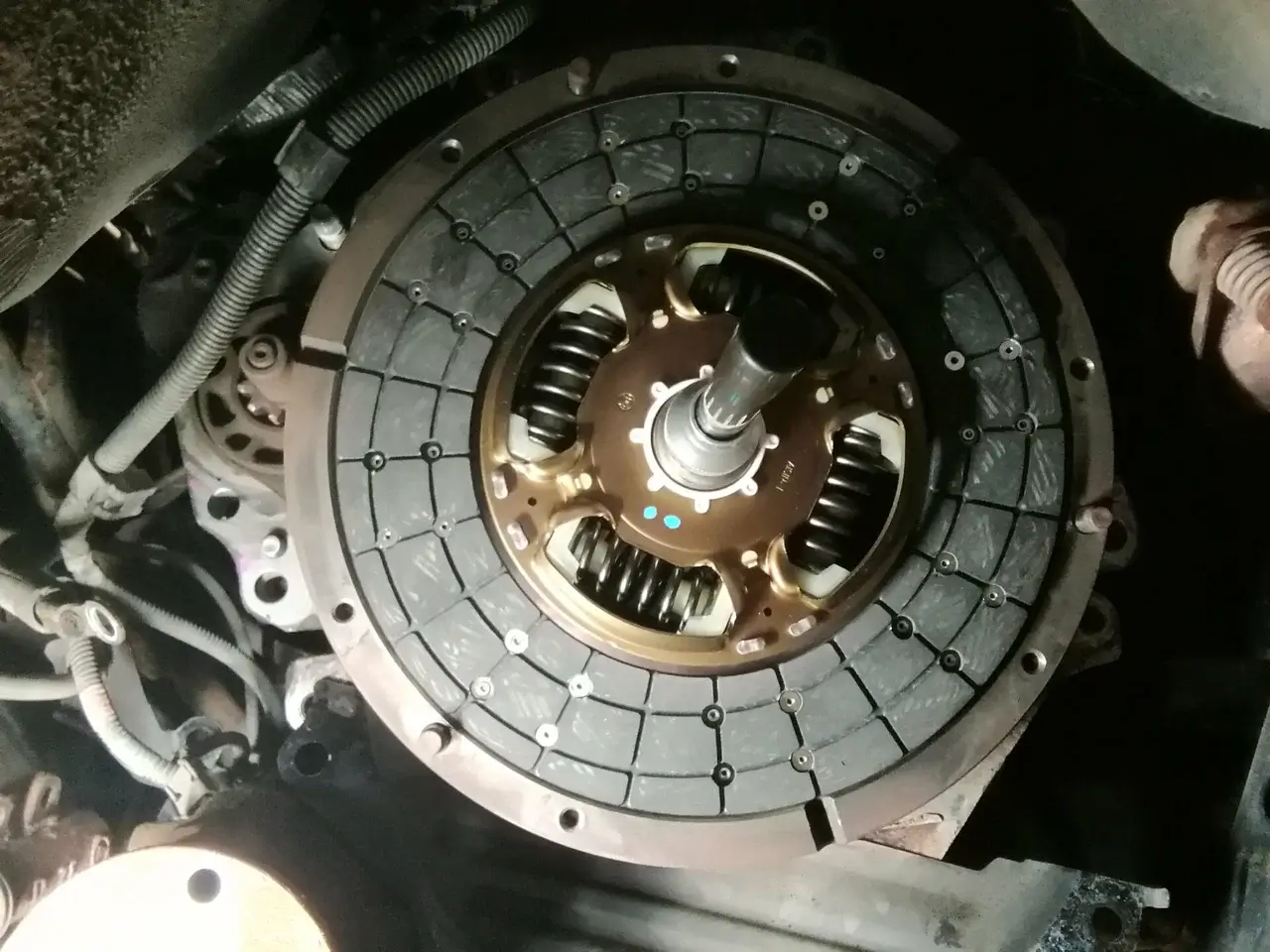

Використання оправки: вставляння центрувального стрижня крізь маточину диска в опорний підшипник для ідеального вирівнювання.
-
Затягування кошика: наживлення болтів та їх почергове затягування динамометрическим ключем за перехресною схемою із заданим зусиллям.
-
Заміна вижимного підшипника: встановлення нової деталі на напрямну втулку з нанесенням мінімальної кількості тугоплавкого мастила на місця контакту з вилко.
Саме точне центрування гарантує, що первинний вал коробки передач увійде в шліци без найменших труднощів. Якщо проігнорувати цей крок, встановити важку трансмісію на місце буде фізично неможливо.
Зворотна збірка і перевірка працездатності
Встановлення трансмісії на місце проводиться у строгій зворотній послідовності. Агрегат піднімається на гідравлічній стійці, центрується відносно двигуна і акуратно подається вперед, поки первинний вал не увійде в зачеплення зі шліцами диска.
Ні в якому разі не можна притягувати коробку до двигуна болтами, якщо вона не сіла на напрямні втулки до кінця, оскільки це може зламати картер. Агрегат повинен зайти від руки з невеликим погойдуванням. Після надійної фіксації дзвона встановлюється траверса, підключається проводка, стартер, гідравлічний циліндр та карданні вали суворо за раніше нанесеними мітками. Завершальним етапом є перевірка рівня трансмісійної оливи та тестова поїздка для оцінки плавності старту і коректного ввімкнення всіх передач.
